- Standard Flare Dies
- Heavy Duty Flare Dies
- T-Sleeve Flare Dies
- Recessed Flare Dies
- Standard Flare Die, Large Diameter
- Standard Flare Center

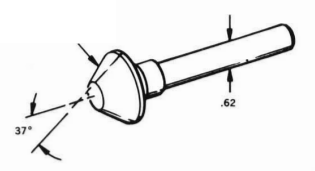

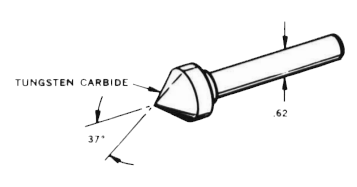

- Tungston Carbide Flare Centers

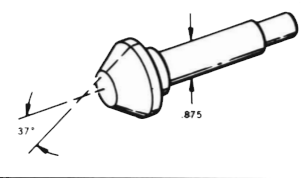

- Heavy Duty Tungston Carbide Flare Centers

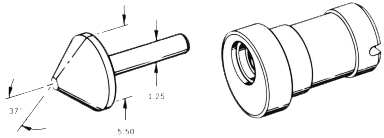

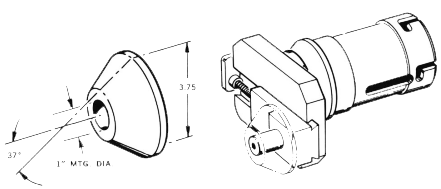

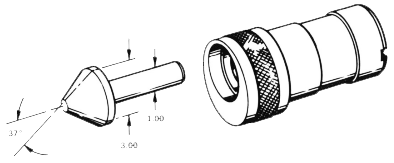

- Standard Flare Center and Head

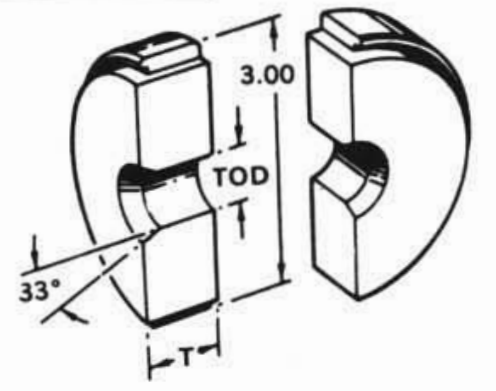

30-3700 Series – Standard Flare Dies
Tool Diameter: 3.00″
TOD: Tube Outside Diameter
T: Thickness
2C | 2CP | 2CPV | 3CP*
*For 3CP use Die Adaptor 107713
| TOD | T | Leonard Precision | PHI | Conrac | Dew Machine Tool |
|---|---|---|---|---|---|
| 1/8" | 3/4" | 30-3702 | 800000-01 | 30-3702 | DEW 30-3702 |
| 3/16" | 3/4" | 30-3703 | 800000-02 | 30-3703 | DEW 30-3703 |
| 1/4" | 3/4" | 30-3704 | 800000-03 | 30-3704 | DEW 30-3704 |
| 5/16" | 3/4" | 30-3705 | 800000-04 | 30-3705 | DEW 30-3705 |
| 3/8" | 3/4" | 30-3706 | 800000-05 | 30-3706 | DEW 30-3706 |
| 7/16" | 3/4" | 30-3707 | 800000-06 | 30-3707 | DEW 30-3707 |
| 1/2" | 3/4" | 30-3708 | 800000-07 | 30-3708 | DEW 30-3708 |
| 5/8" | 3/4" | 30-3710 | 800000-08 | 30-3710 | DEW 30-3710 |
| 3/4" | 7/8" | 30-3712 | 800000-09 | 30-3712 | DEW 30-3712 |
| 7/8" | 7/8" | 30-3714 | 800000-10 | 30-3714 | DEW 30-3714 |
| 1" | 7/8" | 30-3716 | 800000-11 | 30-3716 | DEW 30-3716 |
| 1 1/8" | 1" | 30-3718 | 800000-12 | 30-3718 | DEW 30-3718 |
| 1 1/4" | 1" | 30-3720 | 800000-13 | 30-3720 | DEW 30-3720 |
| 1 3/8" | 1" | 30-3722 | 800000-14 | 30-3722 | DEW 30-3722 |
| 1 1/2" | 1" | 30-3724 | 800000-15 | 30-3724 | DEW 30-3724 |
| 1 5/8" | 1-1/4" | 30-3726 | 800000-16 | 30-3726 | DEW 30-3726 |
| 1 3/4" | 1-1/4" | 30-3728 | 800000-17 | 30-3728 | DEW 30-3728 |
| 2" | 1-1/4" | 30-3732 | 800000-18 | 30-3732 | DEW 30-3732 |
45-3700 Series – Standard Flare Dies
Tool Diameter: 3.00″
TOD: Tube Outside Diameter
T: Thickness
3CPV | 8CP**
**For 8CP use Die Adaptor 108399
| Tool OD | Leonard Precision | Clarke & Lewis | PHI | Conrac | Dew Machine Tool |
|---|---|---|---|---|---|
| 1" | 45-3716 | CL45-3716 | 102195-001 | 45-3716 | DEW 45-3716 |
| 1 1/8" | 45-3718 | CL45-3718 | 102195-002 | 45-3718 | DEW 45-3718 |
| 1 1/4" | 45-3720 | CL45-3720 | 102195-003 | 45-3720 | DEW 45-3720 |
| 1 3/8" | 45-3722 | CL45-3722 | 102195-004 | 45-3722 | DEW 45-3722 |
| 1 1/2" | 45-3724 | CL45-3724 | 102195-005 | 45-3724 | DEW 45-3724 |
| 1 5/8" | 45-3726 | CL45-3726 | 102195-006 | 45-3726 | DEW 45-3726 |
| 1 3/4" | 45-3728 | CL45-3728 | 102195-007 | 45-3728 | DEW 45-3728 |
| 2" | 45-3732 | CL45-3732 | 102195-008 | 45-3732 | DEW 45-3732 |
| 2 1/4" | 45-3736 | CL45-3736 | 102195-009 | 45-3736 | DEW 45-3736 |
| 2 1/2" | 45-3740 | CL45-3740 | 102195-010 | 45-3740 | DEW 45-3740 |
| 2 3/4" | 45-3744 | CL45-3744 | 102195-011 | 45-3744 | DEW 45-3744 |
| 3" | 45-3748 | CL45-3748 | 102195-12 | 45-3748 | DEW 45-3748 |
30-3700HD Series – Heavy Duty Flare Dies
Tool Diameter: 3.00″
TOD: Tube Outside Diameter
T: Thickness
2C | 2CP | 2CPV | 3CP*
*For 3CPV use Die Adaptor 107713
| Tool OD | Leonard Precision | Clarke & Lewis | PHI | Conrac | Dew Machine Tool |
|---|---|---|---|---|---|
| 1/4" | NA | NA | 800002-009 | NA | NA |
| 3/8" | 30-3706HD | CL30-3706HD | 800002-001 | 30-3706HD | DEW 30-3706HD |
| 7/16" | 30-3707HD | CL30-3707HD | 800002-002 | 30-3707HD | DEW 30-3707HD |
| 1/2" | 30-3708HD | CL30-3708HD | 800002-003 | 30-3708HD | DEW 30-3708HD |
| 5/8" | 30-3710HD | CL30-3710HD | 800002-004 | 30-3710HD | DEW 30-3710HD |
| 3/4" | 30-3712HD | CL30-3712HD | 800002-005 | 30-3712HD | DEW 30-3712HD |
| 7/8" | 30-3714HD | CL30-3714HD | 800002-006 | 30-3714HD | DEW 30-3714HD |
| 1" | 30-3716HD | CL30-3716HD | 800002-007 | 30-3716HD | DEW 30-3716HD |
| 1-1/8" | 30-3718HD | NA | 800002-015 | NA | NA |
| 1-1/4" | 30-3720HD | NA | 800002-011 | NA | NA |
| 1-3/8" | 30-3722HD | NA | 800002-016 | NA | NA |
| 1-1/2" | 30-3724HD | NA | 800002-014 | NA | NA |
| 1-5/8" | 30-3728HD | NA | 800002-017 | NA | NA |
| 1-3/4" | 30-3728HD | NA | 800002-018 | NA | NA |
| 2" | 30-3732HD | NA | 800002-019 | NA | NA |
45-3700HD Series – Heavy Duty Flare Dies
Tool Diameter: 4.50″
TOD: Tube Outside Diameter
T: Thickness
3CPV | 8CP**
**For 8CP use Die Adaptor 108399
| Tool OD | Leonard Precision | Clarke & Lewis | PHI | Conrac | Dew Machine Tool |
|---|---|---|---|---|---|
| 7/8" | 45-3714HD | CL45-3714HD | 102196-005 | 45-3714HD | DEW 45-3714HD |
| 1" | 45-3716HD | CL45-3716HD | 102196-002 | 45-3716HD | DEW 45-3716HD |
| 1 1/8" | 45-3718HD | CL45-3718HD | 102196-011 | 45-3718HD | DEW 45-3718HD |
| 1 1/4" | 45-3720HD | CL45-3720HD | 102196-006 | 45-3720HD | DEW 45-3720HD |
| 1 3/8" | 45-3722HD | CL45-3722HD | 102196-012 | 45-3722HD | DEW 45-3722HD |
| 1 1/2" | 45-3724HD | CL45-3724HD | 102196-003 | 45-3724HD | DEW 45-3724HD |
| 1 5/8" | 45-3726HD | CL45-3726HD | 102196-013 | 45-3726HD | DEW 45-3726HD |
| 1 3/4" | 45-3728HD | CL45-3728HD | 102196-014 | 45-3728HD | DEW 45-3728HD |
| 2" | 45-3732HD | CL45-3732HD | 102196-004 | 45-3732HD | DEW 45-3732HD |
| 2 1/4" | 45-3736HD | CL45-3736HD | 102196-009 | 45-3736HD | DEW 45-3736HD |
| 2 1/2" | 45-3740HD | CL45-3740HD | 102196-001 | 45-3740HD | DEW 45-3740HD |
| 2 3/4" | 45-3744HD | CL45-3744HD | 102196-010 | 45-3744HD | DEW 45-3744HD |
| 3" | 45-3748HD | CL45-3748HD | 102196-008 | 45-3748HD | DEW 45-3748HD |
30-3700T Series – T-Sleeve Flare Dies
Tool Diameter: 3.00″
TOD: Tube Outside Diameter
T: Thickness
G: Grip Depth
2C | 2CP | 2CPV | 3CPV*
*For 3CPV use Die Adaptor 107713
| Tool OD | Leonard Precision | Clarke & Lewis | PHI | Conrac | Dew Machine Tool |
|---|---|---|---|---|---|
| 1/8" | 30-3702T | CL30-3702T | 800004-001 | 30-3702T | DEW 30-3702T |
| 3/16" | 30-3703T | CL30-3703T | 800004-002 | 30-3703T | DEW 30-3703T |
| 1/4" | 30-3704T | CL30-3704T | 800004-003 | 30-3704T | DEW 30-3704T |
| 5/16" | 30-3705T | CL30-3705T | 800004-004 | 30-3705T | DEW 30-3705T |
| 3/8" | 30-3706T | CL30-3706T | 800004-005 | 30-3706T | DEW 30-3706T |
| 7/16" | 30-3707T | CL30-3707T | 800004-006 | 30-3707T | DEW 30-3707T |
| 1/2" | 30-3708T | CL30-3708T | 800004-008 | 30-3708T | DEW 30-3708T |
| 5/8" | 30-3710T | CL30-3710T | 800004-008 | 30-3710T | DEW 30-3710T |
| 3/4" | 30-3712T | CL30-3712T | 800004-009 | 30-3712T | DEW 30-3712T |
| 7/8" | 30-3714T | CL30-3714T | 800004-110 | 30-3714T | DEW 30-3714T |
| 1" | 30-3716T | CL30-3716T | 800004-011 | 30-3716T | DEW 30-3716T |
| 1 1/8" | 30-3718T | CL30-3718T | 800004-012 | 30-3718T | DEW 30-3718T |
| 1 1/4" | 30-3720T | CL30-3720T | 800004-013 | 30-3720T | DEW 30-3720T |
| 1 3/8" | 30-3722T | CL30-3722T | 800004-014 | 30-3722T | DEW 30-3722T |
| 1 1/2" | 30-3724T | CL30-3724T | 800004-015 | 30-3724T | DEW 30-3724T |
| 1 3/4" | 30-3728T | CL30-3728T | 800004-016 | 30-3728T | DEW 30-3728T |
| 2" | NA | CL30-3732T | NA | NA | NA |
45-3700T Series – T-Sleeve Flare Dies
Tool Diameter: 4.50″
TOD: Tube Outside Diameter
T: Thickness
G: Grip Depth
3CPV | 8CP**
**For 8CP use Die Adaptor 108399
| Tool OD | Leonard Precision | Clarke & Lewis | PHI | Conrac | Dew Machine Tool |
|---|---|---|---|---|---|
| 2" | 45-3732T | CL45-3732T | 102197-001 | 45-3732T | NA |
| 2 1/4" | 45-3736T | CL45-3736T | 102197-002 | 45-3736T | NA |
| 2 1/2" | 45-3740T | CL45-3740T | 102197-003 | 45-3740T | NA |
| 2 3/4" | 45-3744T | CL45-3744T | 102197-004 | 45-3744T | NA |
| 3" | 45-3748T | CL45-3748T | 102197-005 | 45-3748T | NA |
30-3700R Series – Recessed Flare Dies
Tool Diameter: 3.00″
TOD: Tube Outside Diameter
T: Thickness
2C | 2CP | 2CPV | 3CPV*
*For 3CPV use Die Adaptor 107713
| Tool OD | Leonard Precision | Clarke & Lewis | PHI | Conrac | Dew Machine Tool |
|---|---|---|---|---|---|
| 1/8" | 30-3702R | CL30-3702R | 109409-001 | 30-3702R | DEW 30-3702R |
| 3/16" | 30-3703R | CL30-3703R | 109409-002 | 30-3703R | DEW 30-3703R |
| 1/4" | 30-3704R | CL30-3704R | 109409-003 | 30-3704R | DEW 30-3704R |
| 5/16" | 30-3705R | CL30-3705R | 109409-004 | 30-3705R | DEW 30-3705R |
| 3/8" | 30-3706R | CL30-3706R | 109409-005 | 30-3706R | DEW 30-3706R |
| 7/16" | 30-3707R | CL30-3707R | 109409-006 | 30-3707R | DEW 30-3707R |
| 1/2" | 30-3708R | CL30-3708R | 109409-007 | 30-3708R | DEW 30-3708R |
| 5/8" | 30-3710R | CL30-3710R | 109409-008 | 30-3710R | DEW 30-3710R |
| 3/4" | 30-3712R | CL30-3712R | 109409-009 | 30-3712R | DEW 30-3712R |
| 7/8" | 30-3714R | CL30-3714R | 109409-110 | 30-3714R | DEW 30-3714R |
| 1" | 30-3716R | CL30-3716R | 109409-011 | 30-3716R | DEW 30-3716R |
| 1 1/8" | 30-3718R | CL30-3718R | 109409-012 | 30-3718R | DEW 30-3718R |
| 1 1/4" | 30-3720R | CL30-3720R | 109409-013 | 30-3720R | DEW 30-3720R |
| 1 3/8" | 30-3722R | CL30-3722R | 109409-014 | 30-3722R | DEW 30-3722R |
| 1 1/2" | 30-3724R | CL30-3724R | 109409-015 | 30-3724R | DEW 30-3724R |
| 1 5/8" | 30-3726R | CL30-3726R | 109409-016 | 30-3726R | DEW 30-3726R |
| 1 3/4" | 30-3728R | CL30-3728R | 109409-017 | 30-3728R | DEW 30-3728R |
| 2" | 30-3732R | CL30-3732R | 109409-019 | 30-3732R | DEW 30-3732R |
75-3700 Series – Standard Flare Dies, Large Diameter
Tool Diameter: 7.50″
TOD: Tube Outside Diameter
T: Thickness
8CP*
*For 8CP use Die Adaptor 108203
| Tool OD | Leonard Precision | Clarke & Lewis | PHI | Conrac | Dew Machine Tool |
|---|---|---|---|---|---|
| 2" | 75-3732 | CL75-3732 | 800003-001 | 75-3732 | NA |
| 2 1/4" | 75-3736 | CL75-3736 | 800003-002 | 75-3736 | NA |
| 2 1/2" | 75-3740 | CL75-3740 | 800003-003 | 75-3740 | NA |
| 2 3/4" | 75-3744 | CL75-3744 | 800003-004 | 75-3744 | NA |
| 3" | 75-3748 | CL75-3748 | 800003-005 | 75-3748 | NA |
| 3 1/4" | 75-3752 | CL75-3752 | 800003-006 | 75-3752 | NA |
| 3 1/2" | 75-3756 | CL75-3756 | 800003-007 | 75-3756 | NA |
| 3 3/4" | 75-3760 | CL75-3760 | 800003-008 | 75-3760 | NA |
| 4" | 75-3764 | CL75-3764 | 800003-009 | 75-3764 | NA |
| 4 1/4" | 75-3768 | CL75-3768 | 800003-010 | 75-3768 | NA |
| 4 1/2" | 75-3772 | CL75-3772 | 800003-011 | 75-3772 | NA |
| 4 3/4" | 75-3776 | CL75-3776 | 800003-012 | 75-3776 | NA |
| 5" | 75-3780 | CL75-3780 | 800003-013 | 75-3780 | NA |
| 5 1/4" | 75-3784 | CL75-3784 | 800003-014 | 75-3784 | NA |
| 5 1/2" | 75-3788 | CL75-3788 | 800003-015 | 75-3788 | NA |
| 5 3/4" | 75-3792 | CL75-3792 | 800003-016 | 75-3792 | NA |
| 6" | 75-3796 | CL75-3796 | 800003-017 | 75-3796 | NA |
10-37100 Series – Standard Flare Dies, Large Diameter
Tool Diameter: 10.00″
TOD: Tube Outside Diameter
T: Thickness
8CP
| Tool OD | Leonard Precision | Clarke & Lewis | PHI | Conrac | Dew Machine Tool |
|---|---|---|---|---|---|
| 2" | 75-3732 | NA | NA | NA | NA |
| 2 1/4" | 75-3736 | NA | NA | NA | NA |
| 2 1/2" | 75-3740 | NA | NA | NA | NA |
| 2 3/4" | 75-3744 | NA | NA | NA | NA |
| 3" | 75-3748 | NA | NA | NA | NA |
| 3 1/4" | 75-3752 | NA | NA | NA | NA |
| 3 1/2" | 75-3756 | NA | NA | NA | NA |
| 3 3/4" | 75-3760 | NA | NA | NA | NA |
| 4" | 75-3764 | NA | NA | NA | NA |
| 4 1/4" | 75-3768 | NA | NA | NA | NA |
| 4 1/2" | 75-3772 | NA | NA | NA | NA |
| 4 3/4" | 75-3776 | NA | NA | NA | NA |
| 5" | 75-3780 | NA | NA | NA | NA |
| 5 1/4" | 75-3784 | NA | NA | NA | NA |
| 5 1/2" | 75-3788 | NA | NA | NA | NA |
| 5 3/4" | 75-3792 | NA | NA | NA | NA |
| 6" | 75-3796 | NA | NA | NA | NA |
| 6 1/4" | 10-37100 | CL10-37100 | 800005-001 | 10-37100 | NA |
| 6 1/2" | 10-37104 | CL10-37104 | 800005-002 | 10-37104 | NA |
| 6 3/4" | 10-37108 | CL10-37108 | 800005-003 | 10-37108 | NA |
| 7" | 10-37112 | CL10-37112 | 800005-004 | 10-37112 | NA |
| 7 1/2" | 10-37120 | CL10-37120 | 800005-005 | 10-37120 | NA |
| 8" | 10-37128 | CL10-37128 | 800005-006 | 10-37128 | NA |
104995 – Standard Flare Centers
TOD: .125″ – 1.50″
37°
TOD: Tube Outside Diameter
2C | 2CP | 2CPV | 3CPV* | 8CP**
*For 3CPV use Spindle Adaptor 103645
**For 8CP use Spindle Adaptor 103645 & 104454

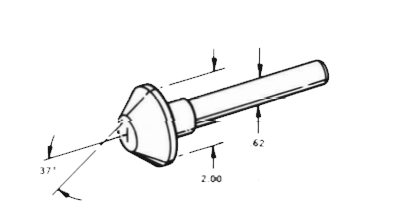

104972 – Standard Flare Centers
TOD: 1.625″ – 2″
37°
TOD: Tube Outside Diameter
2C | 2CP | 2CPV | 3CPV* | 8CP**
*For 3CPV use Spindle Adaptor 103645
**For 8CP use Spindle Adaptor 103645 & 104454
Tungsten Carbide Flare Centers
TOD: .125″ – 1.50″
37°
TOD: Tube Outside Diameter
2C | 2CP | 2CPV | 3CPV* | 8CP**
*For 3CPV use Spindle Adaptor 103647 (formally 103645)
**For 8CP use Spindle Adaptor 103645 & 104454
Tungsten Carbide Flare Centers
TOD: 1.625″ – 2.0″
37°
TOD: Tube Outside Diameter
2C | 2CP | 2CPV | 3CP* | 8CP**
*For 3CPV use Spindle Adaptor 103645
**For 8CP use Spindle Adaptor 103645 & 104454
Heavy Duty Tungsten Carbide Flare Centers
TOD: .125″ – 1.5″
37°
TOD: Tube Outside Diameter
3CP* | 8CP**
*For 3CPV use Spindle Adaptor 103647 (formerly 103645)
**For 8CP use Spindle Adaptor 104454
Heavy Duty Tungsten Carbide Flare Centers
TOD: 1.625″ – 2″
37°
TOD: Tube Outside Diameter
3CPV* | 8CP**
*For 3CPV use Spindle Adaptor 103645
**For 8CP use Spindle Adaptor 104454
Standard Flaring Center & Head
104999 Flare Center & 105018 Flare Center Head (FC373 & FCH30)
TOD: 1.50″ – 3.0″
3CPV | 8CP*
*For 8CP use Spindle Adaptor 104454

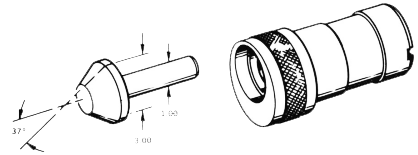

Tungsten Carbide Flare Center & Head
955381 Flaring Center & 105018 Flaring Center Head (FC3748TC & FCH30)
TOD: 1.50″ – 3.0″
3CPV | 8CP*
*For 8CP use Spindle Adaptor 104454
Standard Flare Center & Head, Medium Diameter
104990 Flare Center & 105338 Flare Center Head (FC376 & FCH60)
TOD: 2.50″ – 6.0″
8CP
Standard Flare Center & Head, Large Diameter
104964 Flare Center & 10998 Flare Center Head (FC378 & BH5-45)
TOD: 4.0″ – 8.0″
