30-4500 Series – Standard Flare Dies
Tool Diameter: 3.00″
TOD: Tube Outside Diameter
T: Thickness
2C | 2CP | 2CPV | 3CPV*
*For 3CPV use Die Adaptor 107713
| Tool OD | Leonard Precision | Clarke & Lewis | PHI | Conrac | Dew Machine Tool |
|---|---|---|---|---|---|
| 1/8" | 30-4502 | CL30-4502 | 800001-001 | 30-4502 | DEW 30-4502 |
| 3/16" | 30-4503 | CL30-4503 | 800001-002 | 30-4503 | DEW 30-4503 |
| 1/4" | 30-4504 | CL30-4504 | 800001-003 | 30-4504 | DEW 30-4504 |
| 5/16" | 30-4505 | CL30-4505 | 800001-004 | 30-4505 | DEW 30-4505 |
| 3/8" | 30-4506 | CL30-4506 | 800001-005 | 30-4506 | DEW 30-4506 |
| 7/16" | 30-4507 | CL30-4507 | 800001-006 | 30-4507 | DEW 30-4507 |
| 1/2" | 30-4508 | CL30-4508 | 800001-007 | 30-4508 | DEW 30-4508 |
| 5/8" | 30-4510 | CL30-4510 | 800001-008 | 30-4510 | DEW 30-4510 |
| 3/4" | 30-4512 | CL30-4512 | 800001-009 | 30-4512 | DEW 30-4512 |
| 7/8" | 30-4514 | CL30-4514 | 800001-010 | 30-4514 | DEW 30-4514 |
| 1" | 30-4516 | CL30-4516 | 800001-011 | 30-4516 | DEW 30-4516 |
| 1 1/8" | 30-4518 | CL30-4518 | 800001-012 | 30-4518 | DEW 30-4518 |
| 1 1/4" | 30-4520 | CL30-4520 | 800001-013 | 30-4520 | DEW 30-4520 |
| 1 3/8" | 30-4522 | CL30-4522 | 800001-014 | 30-4522 | DEW 30-4522 |
| 1 1/2" | 30-4524 | CL30-4524 | 800001-015 | 30-4524 | DEW 30-4524 |
| 1 5/8" | 30-4526 | CL30-4526 | 800001-016 | 30-4526 | DEW 30-4526 |
| 1 3/4" | 30-4528 | CL30-4528 | 800001-017 | 30-4528 | DEW 30-4528 |
| 2" | 30-4532 | CL30-4532 | 800001-018 | 30-4532 | DEW 30-4532 |
45-4500 Series – Standard Flare Dies
Tool Diameter: 4.50″
TOD: Tube Outside Diameter
T: Thickness
3CPV | 8CP**
**For 8CP use Die Adaptor 108399
| Tool OD | Leonard Precision | Clarke & Lewis | PHI | Conrac | Dew Machine Tool |
|---|---|---|---|---|---|
| 1" | 45-4516 | CL45-4516 | 102195-015 | 45-4516 | DEW 45-4516 |
| 1 1/8" | 45-4518 | CL45-4518 | 102195-016 | 45-4518 | DEW 45-4518 |
| 1 1/4" | 45-4520 | CL45-4520 | 102195-017 | 45-4520 | DEW 45-4520 |
| 1 3/8" | 45-4522 | CL45-4522 | 102195-018 | 45-4522 | DEW 45-4522 |
| 1 1/2" | 45-4524 | CL45-4524 | 102195-019 | 45-4524 | DEW 45-4524 |
| 1 5/8" | 45-4526 | CL45-4526 | 102195-020 | 45-4526 | DEW 45-4526 |
| 1 3/4" | 45-4528 | CL45-4528 | 102195-021 | 45-4528 | DEW 45-4528 |
| 2" | 45-4532 | CL45-4532 | 102195-022 | 45-4532 | DEW 45-4532 |
| 2 1/4" | 45-4536 | CL45-4536 | 102195-023 | 45-4536 | DEW 45-4536 |
| 2 1/2" | 45-4540 | CL45-4540 | 102195-024 | 45-4540 | DEW 45-4540 |
| 2 3/4" | 45-4544 | CL45-4544 | 102195-025 | 45-4544 | DEW 45-4544 |
| 3" | 45-4548 | CL45-4548 | 102195-026 | 45-4548 | DEW 45-4548 |
Standard Flare Center
104979
TOD: .125″ – 1.50″
FC 450
TOD: Tube Outside Diameter
2C | 2CP | 2CPV | 3CPV* | 8CP**
*For 3CPV use Spindle Adaptor 103645 (formerly 103647)
**For 8CP use Spindle Adaptor 103645 & 104454
Standard Flare Center
104568
TOD: 1.50″ – 2.0″
FC 452
TOD: Tube Outside Diameter
2C | 2CP | 2CPV | 3CPV* | 8CP**
*For 3CPV use Spindle Adaptor 103645 (formerly 103647)
**For 8CP use Spindle Adaptor 103645 & 104454

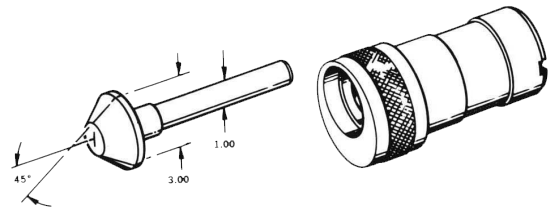

Flare Center & Flare Center Head
955338 Flare Center & 105018 Flare Center Head
TOD: 1.50″ – 3.0″
FC 453 & FCH 30
TOD: Tube Outside Diameter
T: Thickness
3CPV | 8CP***
***For 8CP use Spindle Adaptor 103645 & 104454
